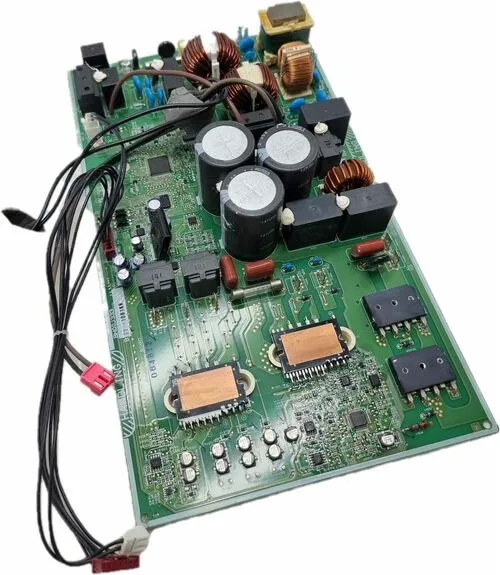

La Carte de Puissance pour groupe extérieur

La carte de puissance pour groupe de climatisation et pompe à chaleur est l’un des éléments électroniques les plus critiques de votre installation. Véritable « cœur » de l’unité extérieure, elle gère la conversion de l’énergie électrique en énergie mécanique pour le compresseur et pilote les différents organes de puissance. Que vous soyez installateur, gestionnaire de parc ou particulier, comprendre son rôle et sa composition est indispensable pour anticiper les pannes et optimiser la maintenance. Dans cet article, nous explorerons en détail la fonction de la carte de puissance, sa constitution technique, les dysfonctionnements fréquents, notre service de réparation carte de puissance, les bonnes pratiques de maintenance et les bénéfices économiques et écologiques de la remise en état de ces modules.

1. Le rôle de la carte de puissance

La carte de puissance assure principalement trois fonctions clés :

1. Conversion de fréquence : via des modules IGBT ou MOSFET, elle transforme le courant alternatif (230 V/400 V) en un courant continu puis le reconvertit en courant alternatif à fréquence variable pour contrôler la vitesse du compresseur.

2. Protection électrique : elle intègre des circuits de détection de surtension, de surintensité et de surchauffe, couplés à des relais de sécurité et des capteurs thermiques, pour prévenir tout risque d’endommagement ou d’incendie.

3. Communication et pilotage : la carte échange des informations avec la carte de régulation (sondes NTC/PTC, pressostats haute et basse pression) et, dans les systèmes plus avancés, avec l’interface Wi-Fi ou bus CAN pour la supervision à distance.

Cette triple mission fait de la carte de puissance climatisation un composant stratégique dont la défaillance peut entraîner l’arrêt complet de votre système et des arrêts coûteux.

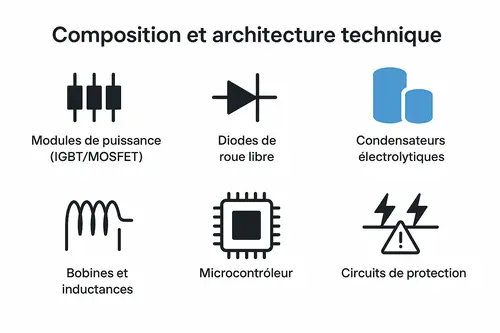

2. Composition et architecture technique

Une carte de puissance se compose généralement de :

• Modules de puissance (IGBT/MOSFET) : montés sur un dissipateur thermique, ils assurent la modulation du courant vers le compresseur.

• Diodes de roue libre : pour protéger les semi-conducteurs de puissance contre les courants inverses.

• Condensateurs électrolytiques : pour lisser la tension continue et filtrer les parasites.

• Bobines et inductances : pour stabiliser le courant et réduire les interférences électromagnétiques.

• Microcontrôleur : gère les algorithmes de modulation (SVPWM, PWM sinusoïdal) et supervise les paramètres électriques.

• Circuits de protection : capteurs de température, fusibles, relais magnétiques, et parfois un module de détection de phase pour les tris.

L’ensemble est assemblé sur un circuit imprimé à double ou quadruple face, souvent protégé par un vernis anti-humidité.

3. Les défaillances fréquentes et leur diagnostic

Plusieurs symptômes doivent vous alerter :

• Condensateurs gonflés ou fuyards: provoquent des pertes de capacité, instabilités de tension et surchauffes.

• IGBT/MOSFETs endommagés: suite à des surtensions réseaux ou des cycles thermiques répétés, entraînant des pannes complètes.

• Soudure sèche: microcoupures invisibles qui génèrent des arrêts intermittents du compresseur.

• Surchauffe du dissipateur: cause fréquente de soudure dégradée et d’odeur de brûlé.

• Corrosion: dans les milieux humides ou salins, sur les connecteurs et les pistes, engendrant des faux-contacts.

Le diagnostic repose sur l’inspection visuelle, la mesure de continuité, les tests de capacité/tension et l’analyse des codes d’erreur (E1, E5, H2, etc.). Un banc de test dynamique permet de simuler les conditions réelles de fonctionnement pour valider la remise en état.

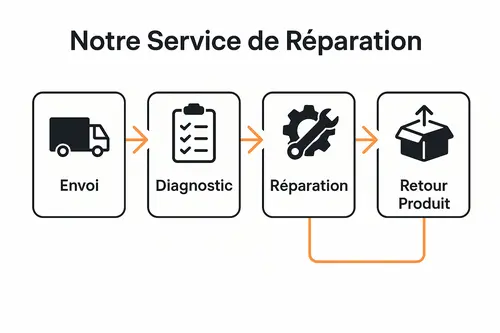

4. Notre service de réparation carte de puissance

Chez Pidéo, nous proposons un service de réparation carte de puissance complet:

• Réception et nettoyage: contrôle visuel, nettoyage anti-corrosion et dégraissage.

• Diagnostic: tests électriques (multimètre, oscilloscope), rapport détaillé et chiffrage transparent.

• Devis détaillé: liste des composants défectueux, des éléments contrôlés non endommagés.

• Intervention ultra précise: dessoudage/station de rebillage sous microscope, remplacement de composants IGBT/MOSFET, condensateurs haute qualité et diodes certifiées.

• Validation finale : cycles de montée/descente de fréquence, test de charge et simulation d’environnement extrême.

• Garantie 12 mois sur pièces et main-d’œuvre, avec support technique et suivi colis.

5. Maintenance préventive et bonnes pratiques

Pour maximiser la longévité de votre carte de puissance :

• Inspection annuelle : vérifiez la propreté du dissipateur, l’absence de poussière et de corrosion.

• Contrôle des connexions : resserrez périodiquement les bornes et remplacez les câbles oxydés.

• Surveillance des températures : installez des sondes externes pour anticiper les surchauffes.

• Formation du personnel : proposez des sessions sur site pour apprendre à détecter les signes avant-coureurs de panne.

La maintenance proactive réduit le risque d’arrêt brutal et contrôle vos coûts d’exploitation sur le long terme.

6. Avantages économiques et écologiques

Opter pour la réparation plutôt que le remplacement de votre carte de puissance, c’est :

• Réduire les déchets électroniques et l’extraction de métaux rares (cuivre, étain).

• Diminuer les coûts : réparation à 30–60 % du prix d’un module neuf.

• Optimiser votre budget maintenance : prévoyance budgétaire.

• Participer à l’économie circulaire : responsabilité sociétale et engagement durable.
