La Carte de Contrôle pour groupe de climatisation

La carte de contrôle (ou control board) est le cerveau de vos systèmes de climatisation et de pompe à chaleur. Contrairement à la carte de puissance qui gère l’alimentation du compresseur, la carte de contrôle orchestre la logique du système : lecture des capteurs, pilotage des ventilateurs, gestion des cycles de dégivrage et communication avec l’utilisateur. Maîtriser son fonctionnement et son entretien est indispensable pour garantir un confort optimal, prévenir les pannes et optimiser vos coûts. Dans cet article, nous vous présentons en détail son rôle, sa composition, les dysfonctionnements courants, notre service de réparation carte de contrôle, ainsi que les bonnes pratiques de maintenance et les bénéfices économiques et écologiques de la remise en état.

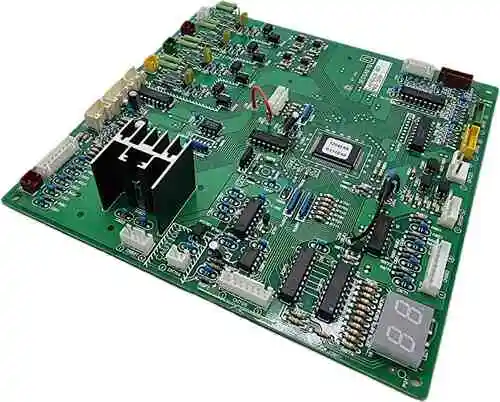

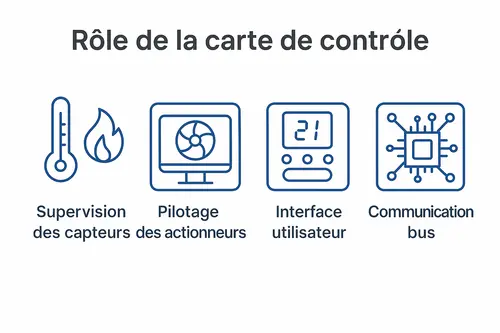

1. Le rôle de la carte de contrôle

• Supervision des capteurs : elle reçoit les informations des sondes de température (NTC/PTC), de pression (HP/LP) et d’humidité, pour ajuster le fonctionnement du système en temps réel.

• Pilotage des actionneurs : ventilateurs, vannes d’expansion, relais de compresseur et résistances de dégivrage sont commandés par des signaux issus de la carte de contrôle.

• Interface utilisateur : afficheurs LCD, boutons de commande et modules Wi-Fi dépendent de cette carte pour l’affichage des températures, des codes erreur et des programmes horaires.

• Communication bus : dans les systèmes multi-split ou VRF, la carte échange via un bus CAN ou RS-485 pour synchroniser plusieurs unités intérieures et optimiser la répartition du fluide frigorigène.

Cette centralisation des échanges logiques fait de la carte de contrôle climatisation un élément stratégique : sans elle, le système ne peut ni démarrer ni réguler sa puissance.

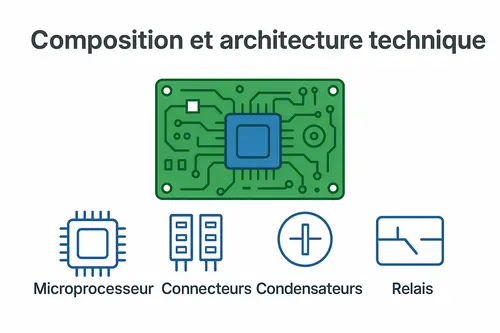

2. Composition et architecture technique

Une carte de contrôle se compose généralement de:

• Microcontrôleur principal: cœur du traitement, souvent un ARM Cortex ou un PIC, qui exécute le firmware embarqué.

• Convertisseurs analogique-numérique (ADC): pour lire avec précision les tensions des sondes et détecter les variations de pression et de température.

• Relais et optocoupleurs: assurent l’isolation galvanique entre la basse tension de commande et la haute tension des composants actionnés.

• Modules de communication: interfaces UART, SPI, I²C ou bus CAN pour dialoguer avec les autres cartes (puissance, Wi-Fi, thermostat).

• Circuits d’alimentation: régulateurs linéaires (LDO) ou à découpage (DC-DC).

• Connecteurs et borniers: permettent le câblage des sondes, des moteurs de ventilateur et des alimentations.

Le tout est intégré sur un PCB multi-layers avec des pistes larges pour minimiser les interférences électromagnétiques et garantir une fiabilité accrue dans un environnement souvent humide ou poussiéreux.

3. Défaillances fréquentes et diagnostic

Voici les pannes que nous rencontrons le plus souvent sur les cartes de contrôle:

• Microcontrôleur bloqué: suite à une montée de tension ou une corruption de l’EEPROM, empêchant le démarrage ou l’affichage.

• Optocoupleurs grillés: provoquant une perte d’isolation et des dysfonctionnements sur les relais de puissance.

• Connecteurs oxydés: à cause de l’humidité, générant des faux-contacts et des arrêts intempestifs.

• Fusibles thermiques coupés: empêchant l’alimentation des circuits de commande.

• Relais collés: entraînant une activation permanente des ventilateurs ou du compresseur.

• Module Wi-Fi défaillant: perte de la fonction de pilotage à distance, avec impossibilité de mettre à jour le programme.

4. Maintenance préventive et bonnes pratiques

Pour prolonger la durée de vie de votre carte de contrôle:

• Contrôle bi-annuel des connecteurs et des borniers, nettoyage avec un aérosol de contact.

• Surveillance des tensions d’alimentation pour détecter les dérives avant panne.

• Surveillance de l'intensité: vérifier à l'aide d'une pince ampère métrique les intensités des éléments branchés sur la carte de contrôle: moteur de ventilation, de la résistance de carte si existante, des éventuels résistances ou pompes.

• Protection contre l’humidité: installation dans des armoires ventilées ou dotées de sachets anti-humidité.

• Formation de votre personnel pour identifier rapidement les codes erreur et éviter les démontages inutiles.

Une maintenance proactive réduit de plus de 80 % les interventions correctives et limite fortement les arrêts imprévus.

5. Avantages économiques et écologiques

Choisir la réparation carte de contrôle plutôt que le remplacement complet, c’est:

• Réduction du gaspillage de cartes électroniques et des déchets e-déchets.

• Baisse des coûts d’intervention : réparation à 30–50 % du prix d’un module neuf.

• Conformité RSE et labels environnementaux grâce à l’allongement de la durée de vie des composants.

• Indépendance vis-à-vis des variations de prix et des ruptures de stock chez les fabricants.
