Carte électronique pour groupe de climatisation : guide complet pour bien choisir et remplacer

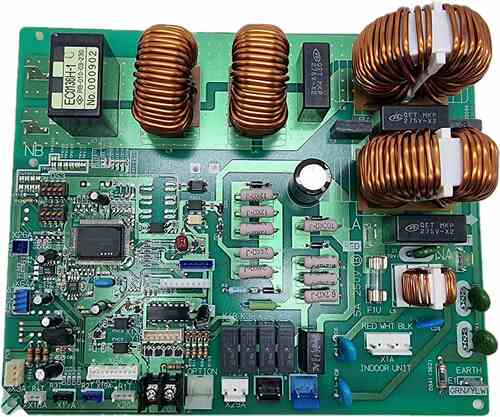

Qu’est-ce qu’une carte électronique pour groupe de climatisation et pourquoi est-elle si cruciale ?

Au cœur de chaque système de climatisation se trouve un organe méconnu mais vital : la cartePLATINE FILTRE CLIM électronique. Ce composant, souvent invisible pour l’utilisateur, orchestre le fonctionnement harmonieux de votre groupe de climatisation. Véritable cerveau du climatiseur, elle gère en temps réel la régulation de la température, la vitesse du ventilateur, la pression du fluide frigorigène, ainsi que la coordination des différents capteurs et composants électriques. Sans elle, l’unité ne peut ni démarrer ni fonctionner correctement.

Lorsque l’on parle de groupe de climatisation, il s’agit généralement d’une installation composée d’un ou plusieurs modules extérieurs reliés à un ou plusieurs modules intérieurs, permettant de climatiser plusieurs pièces simultanément. Dans ce contexte, la carte électronique joue un rôle double : elle supervise la communication entre les modules et adapte la puissance frigorifique en fonction des besoins réels des pièces. Comprendre l’importance de ce composant, c’est anticiper les pannes, optimiser la durée de vie de son équipement et garantir un confort optimal tout au long de l’année.

Comment reconnaître les signes d’une carte électronique défectueuse ?

La carte électronique peut être victime de diverses défaillances, qu’il s’agisse d’uncarte clim HS endommagement lié à une surtension électrique, d’une usure naturelle ou d’une exposition prolongée à l’humidité. Dans la plupart des cas, les symptômes d’une carte électronique en fin de vie ne trompent pas. L’un des signes les plus fréquents est l’impossibilité totale de mettre en route l’unité extérieure ou intérieure. Lorsque vous appuyez sur la télécommande et que le groupe de climatisation ne répond plus, il est probable que la carte soit en cause. Parfois, l’unité démarre mais se coupe de manière intempestive après quelques secondes, traduisant un dysfonctionnement électronique.

D’autres indices moins évidents peuvent orienter vers une carte défaillante. Par exemple, si la climatisation fonctionne mais que la régulation de la température semble erratique, oscillant entre des plages trop froides et trop chaudes, cela peut signifier que la carte peine à interpréter correctement les informations des capteurs de température. De même, un bruit anormal issu de l’unité extérieure lors de la mise en route, ou une ventilation qui tourne à pleine puissance sans raison apparente, peuvent indiquer que la carte envoie des commandes erronées au moteur du ventilateur. Enfin, des codes d’erreur affichés sur le panneau de contrôle, souvent accompagnés de voyants clignotants, doivent être pris au sérieux : ils constituent un diagnostic électronique transmis directement par la carte.

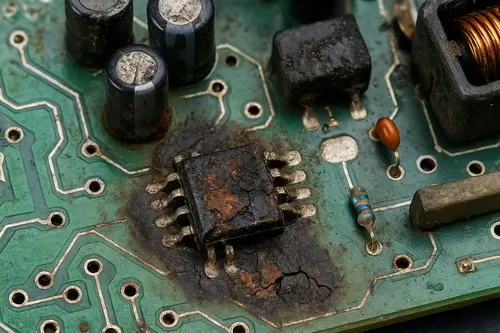

Dans certains cas, l’oxydation des connexions ou un câble dessoudé sur le circuit imprimé empêche la communication entre les différents modules du groupe de climatisation. Inspecter visuellement la carte électronique, à condition de savoir la localiser, peut alors révéler la présence de traces brunes, signe de surchauffe, ou de composants explosés. Mais il est déconseillé d’intervenir soi-même sur ces cartes sans compétence spécifique. Faire appel à un technicien spécialisé permet non seulement d’établir un diagnostic précis à l’aide d’outils professionnels, mais aussi de prévenir d’autres dommages pouvant survenir lors d’une manipulation inappropriée.

Comment sélectionner la bonne carte électronique pour son groupe de climatisation ?

Le choix d’une carte électronique adaptée n’est pas anodin. Chaque fabricant conçoit ses cartes selon des schémas et des protocoles de communication qui lui sont propres. Une carte générique ne conviendra pas systématiquement à tous les modèles de climatiseurs. La première étape consiste donc à identifier avec précision la référence de votre carte d’origine. Cette référence se trouve généralement inscrite sur une étiquette collée sur le boîtier électronique, ou parfois directement gravée sur le circuit imprimé. Elle se compose souvent d’une suite de chiffres et de lettres désignant le modèle exact du groupe de climatisation. Chaque carte électronique est compatible avec un certain nombre d'appareils toujours de la même marque, le moyen de plus fiable d'identifier la bonne pièce et de se procurer la référence complète du groupe extérieur, en consultant les vues éclatées nous pouvons retrouver la référence exacte qui conviendra à votre modèle. Pour cela nous proposons un service de recherche de pièces détachées de climatisation.

Une fois la référence identifiée, il faut s’assurer que la carte de remplacement est strictement compatible avec le système. Les caractéristiques fondamentales à vérifier sont la tension d’alimentation (généralement en 220–240 V monophasé ou triphasé selon la puissance de l’appareil), le nombre et le type d’entrées/sorties (capteurs de température, pressostats, sondes de pression, contacteurs de compresseur, moteur de ventilateur, etc.), ainsi que le protocole de communication interne (bus propriétaire ou bus ouvert comme Modbus). Certains fabricants proposent des cartes dites universelles, capables de prendre en charge plusieurs gammes de climatiseurs, à condition de paramétrer correctement certains jumpers ou d’installer un firmware spécifique. Néanmoins, ces solutions universelles nécessitent souvent l’intervention d’un technicien qualifié pour garantir une intégration parfaite au système existant.

Outre la compatibilité technique, la provenance de la carte est un élément déterminant pour la durabilité et la fiabilité. Les pièces d’origine (OEM) sont conçues et testées par le fabricant du groupe de climatisation, ce qui assure une garantie de performance et une durée de vie optimisée. En revanche, certaines cartes de rechange proposées sur le marché sont des contrefaçons ou des copies peu coûteuses, mais souvent de qualité inférieure. Elles peuvent fonctionner correctement dans un premier temps, mais présenter rapidement des dysfonctionnements, voire endommager d’autres composants sensibles du système (compressseur, moteur de ventilateur, etc.). Il est donc recommandé de privilégier un achat auprès d’un distributeur agréé ou directement via le réseau de service après-vente du constructeur. Cela garantit non seulement la conformité de la carte, mais aussi l’accès à une garantie produit et à un support technique.

Étapes clés pour le remplacement et l’installation d’une carte électronique

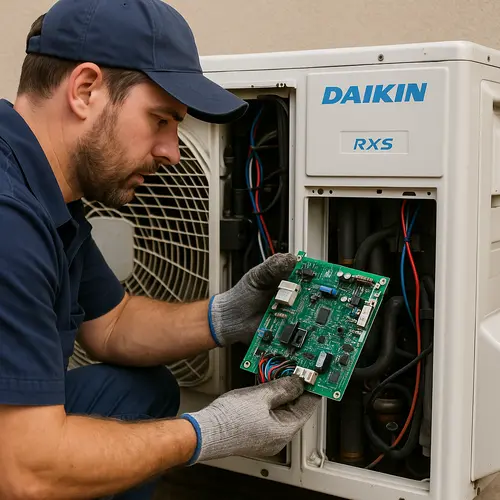

Remplacer une carte électronique de groupe de climatisation requiert une certaine méthodologie etremplacer une carte de climatisation le respect de règles de sécurité strictes. La première étape consiste à couper l’alimentation électrique de l’appareil en actionnant l’interrupteur dédié sur le tableau électrique. Il est vivement conseillé de déconnecter physiquement le fusible ou d’ouvrir le disjoncteur correspondant pour éviter tout risque d’électrocution. Avant toute manipulation, il faut également attendre quelques minutes pour que les condensateurs présents sur la carte se déchargent complètement.

Une fois l’unité extérieure ou intérieure ouverte, il faut repérer la carte électronique. Dans la majorité des cas, elle est positionnée dans un compartiment étanche, protégé par un boîtier métallique ou en plastique. Il est recommandé de prendre une photo de la carte avant de la démonter : cela facilite le repérage des branchements lors du remontage. Dévisser délicatement la carte de son support en prenant soin de ne pas arracher les câbles soudés. Il peut être utile d’étiqueter chaque connecteur à l’aide d’un adhésif numéroté ou d’une petite étiquette, car certains câbles sont brunâtres ou noirs et se ressemblent fortement. A savoir que toutes les grandes marques utilisent des détrompeurs sur les fiches, et chaque prises est uniques, elles ne peuvent en principe pas être interverties.

Lorsque la carte défectueuse est démontée, il faut transporter la nouvelle carte sans l’exposer à l’humidité ou à l’électricité statique. Installer la carte de remplacement en inversant les étapes précédentes : revisser la carte sur son support, rebrancher chaque connecteur en s’assurant que chacun s’enclenche parfaitement, sans forcer. Une fois la carte remise en place, il est possible de remettre le courant et de lancer un test de fonctionnement. Si tout est correctement connecté, le groupe de climatisation devrait démarrer normalement, sans codes d’erreur affichés. Dans le cas contraire, il est conseillé de recontrôler chaque connexion ou de faire appel à un technicien qualifié pour une vérification plus approfondie.

Durée de vie, entretien et précautions pour prolonger la longévité de la carte électronique

La durée de vie moyenne d’une carte électronique pour groupe de climatisation est comprise entre sept et quinze ans, selon la qualité de la fabrication, les conditions d’utilisation et l’environnement dans lequel l’appareil fonctionne. Plusieurs facteurs peuvent raccourcir la longévité de la carte : les variations de tension électriques (surtensions, microcoupures), l’exposition à l’humidité ou à de fortes chaleurs, ainsi que la présence de poussières et de particules corrosives (dans les zones industrielles ou en bord de mer, par exemple).

Pour préserver la carte électronique, il est essentiel de mettre en place quelques bonnes pratiques. Premièrement, installer un parafoudre ou un limiteur de surtension au niveau du tableau électrique protège l’appareil contre les variations brusques de tension. Deuxièmement, s’assurer que l’unité extérieure est installée dans un endroit dégagé, à l’abri des projections d’eau, des embruns salins ou de l’accumulation de poussières. Un abri protecteur, sans pour autant obstruer la ventilation, contribue à réduire l’exposition de la carte aux agressions environnementales. Il est également recommandé d’effectuer régulièrement un nettoyage des filtres et des ailettes de l’évaporateur et du condenseur pour éviter que la poussière ne pénètre dans le compartiment électronique.

Enfin, un entretien annuel par un professionnel permet de vérifier le bon état des connexions électriques, de mesurer les tensions délivrées par la carte et de contrôler l’usure des composants critiques, comme les condensateurs et les relais. Cette visite d’entretien inclut souvent une mise à jour du firmware, lorsque le constructeur propose des améliorations logicielles pour optimiser le rendement énergétique ou améliorer la détection des pannes. Une carte dont le firmware est obsolète peut entraîner un fonctionnement moins efficace, voire l’apparition de bugs intermittents, qui se traduisent par des baisses de performance ou des arrêts inopinés.

Les avantages à long terme d’une carte électronique performante pour votre groupe de climatisation

Investir dans une carte électronique de qualité pour votre groupe de climatisation se traduit par des bénéfices immédiats et durables. Tout d’abord, la fiabilité accrue réduit drastiquement le risque de pannes impromptues, surtout lors des périodes critiques de forte chaleur estivale. Une carte récente, dotée d’un firmware optimisé, améliore aussi la réactivité du système. Elle permet une meilleure régulation de la température, ce qui se traduit par un confort thermique plus stable, sans fluctuations brusques.

Sur le plan énergétique, une carte électronique moderne gère plus efficacement la modulation de la puissance frigorifique. Elle ajuste plus finement le fonctionnement du compresseur et du ventilateur, réduisant les cycles courts et minimisant la consommation électrique. À moyen terme, cela se traduit par des factures d’électricité moins élevées et un impact environnemental réduit. En effet, une climatisation bien pilotée consomme moins d’énergie tout en offrant des performances optimales.

S’agissant des installations multisplit ou des systèmes VRF (variable refrigerant flow), la carte électronique joue un rôle clé dans la coordination des modules intérieurs. Une carte performante assure une communication fluide entre tous les éléments, évitant les déséquilibres de charge frigorifique et maximisant le confort dans chaque zone climatisée. Pour les bâtiments tertiaires, bureaux ou commerces, cela se traduit par une productivité et une satisfaction client accrues, car chaque pièce bénéficie d’une température constante, même quand plusieurs zones sont sollicitées simultanément.

Enfin, sur le plan de la maintenance préventive, une carte électronique dotée de diagnostics embarqués renvoie des codes d’erreur précis en cas de dysfonctionnement d’un capteur ou d’une pièce mécanique. Cela facilite grandement l’intervention du technicien, qui peut ainsi cibler l’origine de la panne plutôt que de tester chaque élément au hasard. Le temps d’intervention est donc réduit, tout comme les frais de main-d’œuvre. À long terme, ces économies bénéficient directement aux propriétaires et exploitants, car un système de climatisation entretenu de manière proactive évite les coûts élevés liés à une défaillance majeure.

NOTE: Si la carte électronique de votre groupe extérieur n'existe plus ou si elle est trop chère en neuve: nous vous proposons un Service de Réparation de cartes électroniques.
